SENRING
Pneumatic Rotary Union(+Electric)

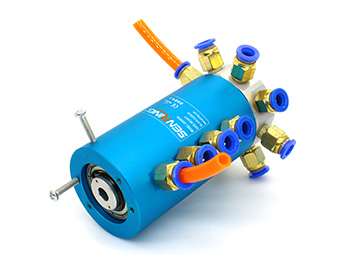

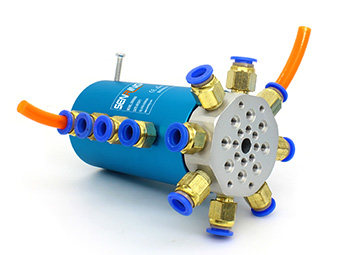

3008006 Series G1/8 6 Passage Pneumatic & Electric Rotary Union

8 Passage,Passage Size G1/8",Support 6~8mm Pipes,Can be Combine To Transfer 6~56 Circuits Electrical Power/Signal

SENRING 8 passages rotary unions 3008006 series,support G1/8 port for 6~8mm pipes,can transfer various mediums including compressed air,steam,vacuum,negative pressure... when 360° rotating, Advantages : compact size, light weight , low torque, each channe

INSTALLATION RESOURCES 3D MODEL @TECHNICAL INQUIRY

GET A QUOTE
Features
Support transmit mixed power and signals,such as USB,HDMI, 1000M ethernet, VGA, DVI, coaxial RF (high frequency),servo motor signal,industrial bus slip rings...etc;
360° transmit compressed air,steam,vacuum,negative pressure,positive pressure...etc;
Max. Pressure(s):1Mpa (vacuum: -1.5kPa, higher Pressure can be customized);
Support 8 G1/8" port for 6~8mm pipes;

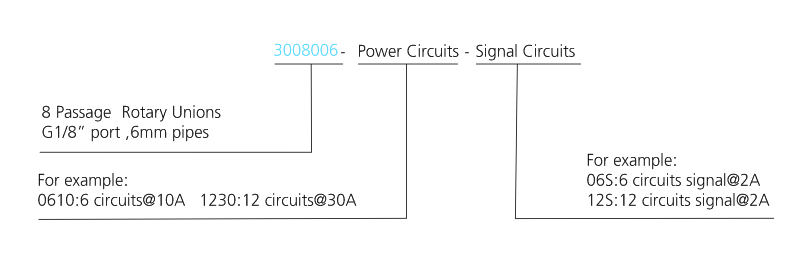

Part no. description
3008006 series 3008006 Series G1/8 6 Passage Pneumatic & Electric Rotary Union slip ring description

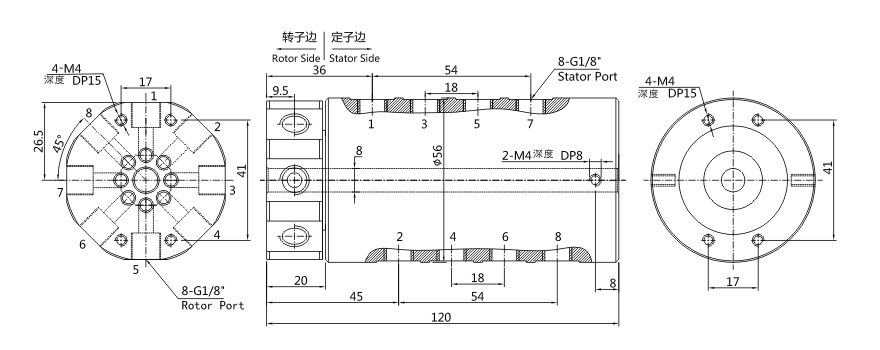

Drawing
3008006 series 3008006 Series G1/8 6 Passage Pneumatic & Electric Rotary Union slip ring Drawing
Standard model list
Model Passages(Gas) Port Size Pipe Size
3008006 8 passages G1/8" 6~8mm

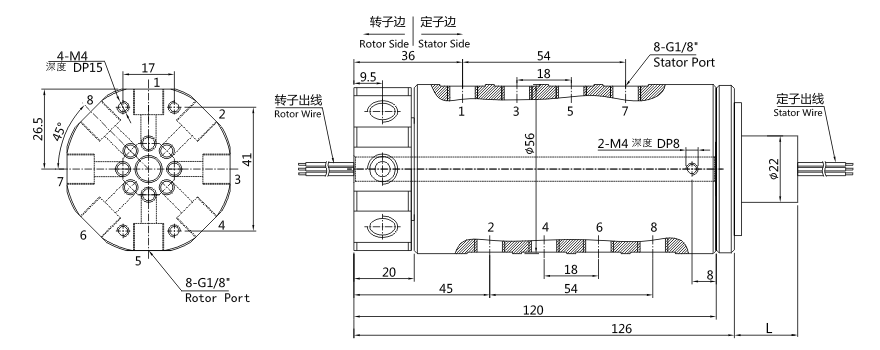

Drawing
Standard model list
Model Passages(Gas) Port Size Pipe Size Signal Circuits(2A) Length L(mm)
3008006-06S 8 passages G1/8" 6~8mm 6 14
3008006-12S 8 passages G1/8" 6~8mm 12 21
3008006-24S 8 passages G1/8" 6~8mm 24 35
3008006-36S 8 passages G1/8" 6~8mm 36 52.3
3008006-56S 8 passages G1/8" 6~8mm 56 82

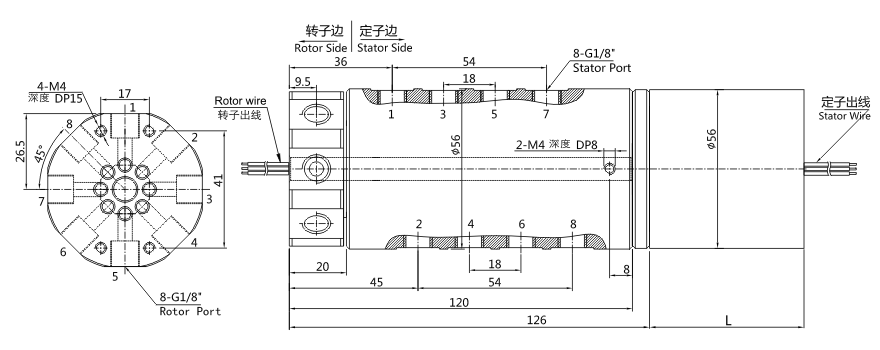

Drawing
Standard model list
Model Passages(Gas) Port Size Pipe Size Power Circuits(10A) Signal Circuits(2A) Length L(mm)
3008006-06S 8 Passages G1/8" 6~8mm 0 6 38
3008006-0610 8 Passages G1/8" 6~8mm 6 0 38
3008006-12S 8 Passages G1/8" 6~8mm 0 12 55
3008006-0610-06S 8 Passages G1/8" 6~8mm 6 6 55
3008006-1210 8 Passages G1/8" 6~8mm 12 0 55
3008006-0610-12S 8 Passages G1/8" 6~8mm 6 12 71.5
3008006-1210-06S 8 Passages G1/8" 6~8mm 12 6 71.5
3008006-18S 8 Passages G1/8" 6~8mm 0 18 71.5
3008006-1810 8 Passages G1/8" 6~8mm 18 0 71.5
3008006-0610-18S 8 Passages G1/8" 6~8mm 6 18 88.5
3008006-24S 8 Passages G1/8" 6~8mm 0 24 88.5
3008006-30S 8 Passages G1/8" 6~8mm 0 30 106
3008006-36S 8 Passages G1/8" 6~8mm 0 36 125
Technical Specification of 3008006 series slip ring
Passages(Gas) 8 passages
Pipe Size 6~8mm pipe, G1/8" Port
Mechanical Data
spec. data
Working life 20millions for ref(depends on working conditions)
Max. Operating Speed 250RPM continously, 1000RPM intermittently
Working temp. -30°C~80°C
Work humidity 0~85% RH
Contact Materia Precious Metal
Housing Material aluminum alloy
IP Grade IP51
Max. Operating
Pressure
Positive Pressure 1Mpa, Vacuum -90kPa
torque <0.8N.m
Electrical Data
spec. data
Power Signal
Voltage range 0~440VAC/VDC 0~440VAC/VDC
Insolution resistance <500MΩ/300VDC <500MΩ/300VDC
Lead wire spec. AWG17# Silver-plated teflon wire AWG22# Silver-plated teflon wire
Lead wire length standard 250mm(can be customized)
Insolution resistance 500VAC@50Hz,6s
Electrical noise <0.01Ω
